Recortar y dividir trabajos en paneles

La característica de panelización del software le permite dividir un trabajo de impresión en un número más pequeño de piezas que se imprimirán de forma independiente.

Si un trabajo es más grande que un medio de salida, se dividirá automáticamente en piezas de tamaño suficientemente pequeño para la salida.

Cuando se rota o redimensiona un trabajo, se eliminarán todos los recortes. Si, una vez rotado, el trabajo es más grandes que el medio de salida, se recortará en paneles de forma automática.

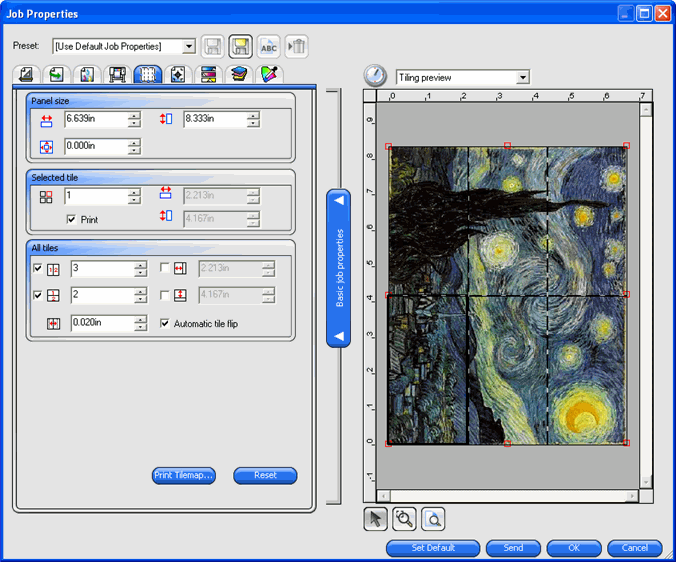

Toda la división en paneles se realiza desde la ficha Panel del cuadro de diálogo Propiedades de trabajo. Para acceder a las características de panelización:

Seleccione el trabajo.
En el menú Archivo, seleccione Propiedades del Trabajo.
Seleccione la ficha Panel.

Están disponibles los siguientes parámetros:

Tamaño de panel

El panel es la parte del trabajo que se dividirá en piezas o paneles parciales y al que se dará salida mediante el programa. Si el panel se reduce en tamaño de forma que no cubre todo el trabajo, sólo se dará salida a las partes cubiertas por el panel.

Muestra la anchura y la altura del panel. Para ajustar estos valores, introduzca un número o utilice las flechas.

El tamaño del margen. El margen es la parte del panel que se extiende fuera de los límites del trabajo.

Panel parcial seleccio-nado

Selecciona la pieza cuyo ancho y altura se muestra en los campos inferiores.

Selecciona un panel parcial a editar. El panel parcial seleccionado se resalta en el panel de vista previa.

Muestra el ancho y la altura del panel parcial seleccionado. Para ajustar estos valores, introduzca un número o utilice las flechas.

Imprimir

Si se activa esta opción, el panel parcial seleccionado saldrá con el resto del trabajo. Si no se marca, el panel parcial quedará cubierto por una malla superpuesta en el panel de vista previa y no tendrá salida.

Todas los paneles parciales

Estos parámetros se aplicarán a todas los paneles parciales y ayudan a configurar rápidamente paneles de igual tamaño de forma automática.

Seleccionar esta opción divide el trabajo verticalmente en el número de columnas especificado. Cada columna tendrá el mismo ancho.

Seleccionar esta opción divide el trabajo en el número de filas especificado. Todas las filas serán de la misma altura.

Si sabe que desea paneles parciales de un determinado tamaño, introduzca aquí los valores de anchura y altura de la pieza. Todos los paneles parciales cambiarán al tamaño especificado.

Define la cantidad de superposición entre paneles parciales. Escriba un número negativo para crear un desplazamiento entre piezas.

Rotación Automá-tica de panel

Si marca Rotación automática de panel, cualquier otro panel que se imprima se rotará 180º, de forma que los bordes verticales adyacentes siempre se impriman con el mismo lado del cabezal de impresión. Esto ayuda a hacerlos coincidir con exactitud.

Imprimir mapa de áreas

Da salida a un mapa de área para ayudar en el ensamblaje del trabajo terminado. Consulte Imprimir un mapa de áreas para más detalles.

Resetear

Este botón restaura los valores y parámetros originales.
