Alinear puntos y segmentos a un ángulo

Use las herramientas Alinear Horizontal o Vertical cuando quiera alinear varios puntos a lo largo de una línea horizontal o vertical.

1. Seleccione los puntos

Seleccione la herramienta Alinear Horizontal o Alinear Vertical.

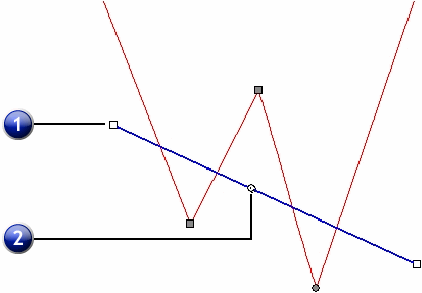

1. Haga clic y arrastre en cualquier extremo de la línea de referencia para cambiar el ángulo de la línea de alineamiento de referencia. Haga clic y arrastre el Centro de Alineamiento para cambiar su posición.

   También puede ajustar la línea de alineamiento de referencia usando los campos numéricos en la central de diseño:

   Mover dirección	Cuando selecciona El más cercano, el punto se mueve hacia la línea de alineamiento de referencia usando el trazado más corto. Cuando selecciona Horizontal, el punto se mueve horizontalmente hacia la línea de referencia y cuando se selecciona Vertical, los puntos se mueven verticalmente.
   Posición de la alineación central	Coordenadas X e Y del Alineamiento Central, el círculo localizado en la línea de alineamiento de referencia.
   Angulo de alineación	Línea de referencia del ángulo de alineación.
   Mover todo el trazado	Esta opción solo esta disponible si los puntos seleccionados están en diferentes trazados. Cuando esta opción esta activa, el trazado completo se mueve a la línea de referencia.

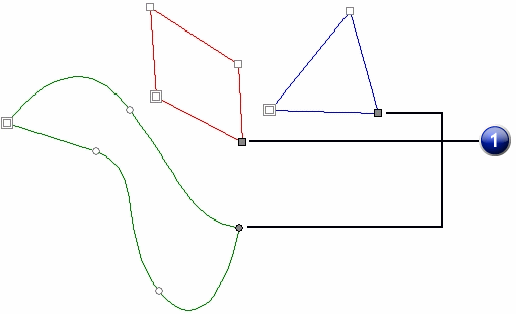

   	1. Puntos seleccionados

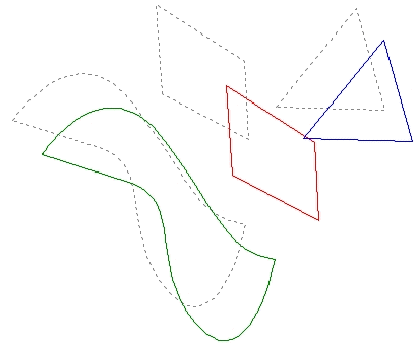

   	Mover todo el trazado inactiva

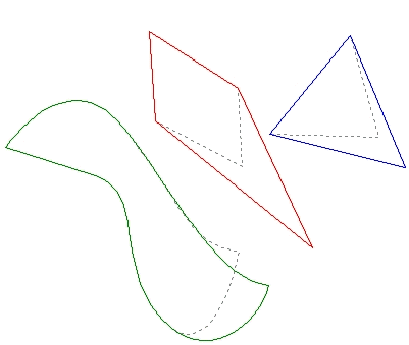

   	Mover todo el trazado activa

Haga clic en Aplicar o doble clic en cualquier lugar dentro del área de diseño.
