Parámetros avanzados para rellenos de grabado

Los parámetros avanzados permiten establecer parámetros para el dispositivo de grabado. Los rellenos de grabado comparten los mismos parámetros avanzados.

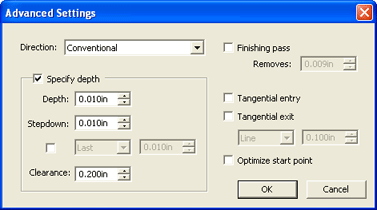

1. En una ficha de relleno de grabado, haga clic en Avanzado.
2. Ajuste los siguientes parámetros:

   Dirección

   Seleccione la dirección en la que se grabará el trazado. La dirección apropiada garantiza bordes más suaves. Consulte Mostrar la dirección de trazados para obtener más información.

   Convencional

   La dirección convencional graba los trazados internos y externos, de forma que las piezas tendrán bordes suaves. Los hoyos internos en texto u objetos se cortarán en la dirección opuesta al trazado externo. La dirección convencional con un estilo de trazado Externo se grabará en sentido contrario a las agujas del reloj para los trazados de herramienta externos, y en el sentido de las agujas del reloj para los trazados de herramienta internos. La dirección conven-cional con un estilo de trazado Interno se grabará en sentido contrario a las agujas del reloj para los trazados de herramienta internos, y en el sentido de las agujas del reloj para los trazados de herramienta externos.

   Externo Convencional

   Interno Convencional

   Salto

   La dirección de salto graba en sentido opuesto a la dirección Convencional y, por lo general, se usa para materiales como madera de grano grueso o aluminio.

   Externo de salto

   Interno de salto

   Sentido reloj

   La dirección en sentido reloj graba en el sentido de las agujas del reloj en todos los trazados.

   Externo en sentido reloj

   Interno en sentido reloj

   Contra el reloj

   La dirección en sentido contra el reloj graba en el sentido contrario a las agujas del reloj en todos los trazados.

   Externo contra el reloj

   Interno contra el reloj

   Especificar la profundidad

   Marque esta opción para escribir valores que tendrán prioridad sobre la configuración del dispositivo de grabado.

   Profundidad

   Especifica la profundidad total en que grabará la herramienta.

   Reducción

   Especifica la profundidad en que la herramienta grabará cada paso, a fin de garantizar que no quite demasiado material.

   Primero, Último o Ambos

   Establece los valores de reducción adicionales para el primer paso, el último o ambos. Si lo desea, puede especificar la profundidad en que la herramienta graba cada paso.

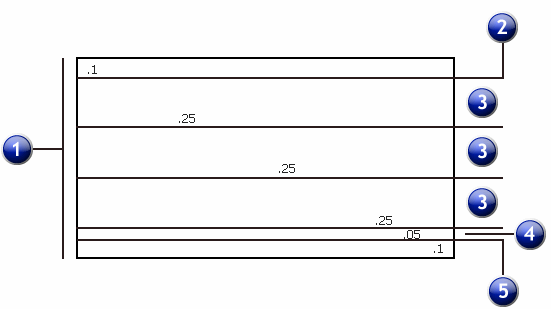

   1. Profundidad total: 1 pl.

   2. Primer pase (opcional)

   3. Reducción

   4. Resto de reducción

   5. Último pase (opcional)

   Separación

   Establece la cantidad de espacio de separación de la herramienta entre los trazados.

   Pase de acabado

   Un pase final que elimina una pequeña cantidad de material para suavizar los bordes del paso anterior.

   Elimina

   Determina la cantidad de material que quita el pase de acabado.

   Entrada y salida tangencial

   En Entrada tangencial, la herramienta empezará desde fuera del trazado de la herramienta y se moverá hacia el trazado en línea o arco. Esto permite que la herramienta gane velocidad y realice una entrada limpia sobre el trazado.

   Entrada tangencial, Línea

   En Salida tangencial, la herramienta termina el trabajo y continúa fuera del trazado de la herramienta en línea o arco. Esto permite que la herramienta se ralentice y realice una salida limpia del trazado.

   Salida tangencial, Arco

   Línea

   Una línea recta de una longitud determinada.

   Arco

   Un arco curvado de un radio determinado.

   Optimizar el punto de inicio

   Mueve automáticamente el punto de inicio de cada trazado para reducir la distancia desde el punto final de un trazado al punto inicial del siguiente. La entrada y salida tangencial se creará en el punto de inicio del objeto. Desactive esta opción para usar el punto de inicio original del objeto.

3. Haga clic en Aceptar.
