Crear líneas de dimensión

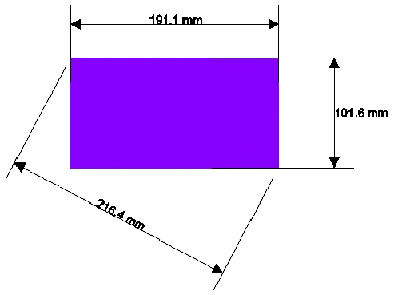

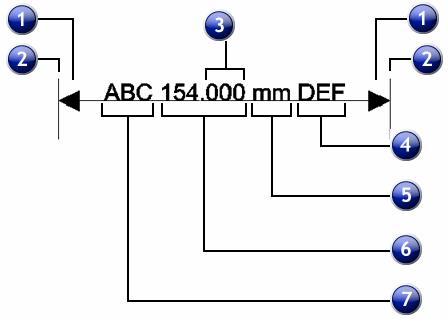

La herramienta Dimensión le permite crear líneas dimensionales entre dos puntos en su diseño. Las líneas dimensionales pueden ser horizontales, verticales o diagonales.

Cuando crea una etiqueta dimensional, la función pegado a punto es automáticamente activada.

Para crear una línea dimensional:

1. Seleccione la herramienta Dimensión.
2. Haga clic en el punto en donde la línea dimensional empezara.
3. Haga clic en el punto donde terminará la línea de dimensión o arrastre desde el punto inicial hasta el punto final. Como mueva el cursor, una línea muestra la dirección en la que se está moviendo.
4. Haga clic una tercera vez para establecer la distancia entre la línea de dimensión y los puntos inicial y final.



   Cuando está creando una línea de dimensión:

   • Mantenga pulsada la tecla Mayúsculas para restringir el ángulo a incrementos de 45 grados.
   • Mantenga pulsada la tecla CTRL para que las líneas de dimensión sean perpendiculares al objeto.
